Adaptive Graphics

Плотность пикселей

Retina-дисплей (ретина) - маркетинговый термин компании Apple, описывающий устройства с экранами повышенной пиксельной плотности. В тот же размер экрана вмещается больше физических пикселей, за счёт того что их размер меньше. Это повышает качество и чёткость изображения, делает цвета более насыщенными и живыми.

Физические пиксели

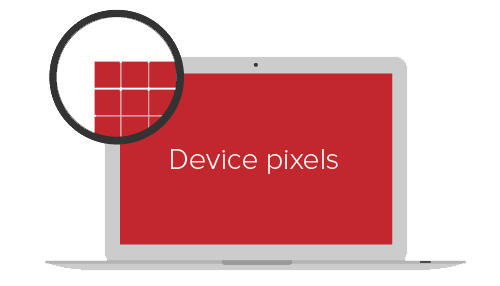

Физические пиксели (device pixel или hardware pixel) - самые маленькие элементы любого экрана (его матрицы), каждый из которых имеет свой цвет и яркость.

Разрешение экрана (screen resolution) - это количество физических пикселей на экране устройства. Например, разрешение 1920x1080 означает что экран 1920 физических пикселей по ширине и 1080 по высоте. Если умножить получится общее количество пикселей на таком экране - 2073600.

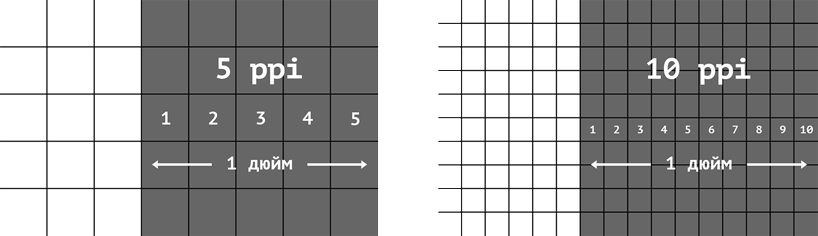

Плотность экрана (pixel density) - это количество физических пикселей, которое помещается в один дюйм. Измеряется в ppi (pixels per inch). Чем выше плотность, тем меньше размер пикселя и тем больше их на экране.

CSS-пиксели

CSS-пиксели (device-independent pixels) - абстрактная величина не зависящая от экрана устройства и используемая браузером для рассчёта размеров контента на странице.

На обычных экранах один CSS-пиксель соответствует одному физическому пикселю устройства. При масштабировании и на экранах высокой пиксельной плотности, в одном CSS-пикселе может помещаться больше одного физического пикселя.

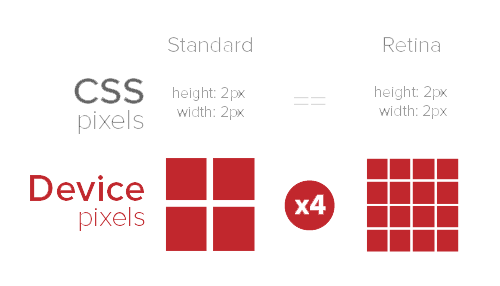

Например, есть блок размером 2x2 пикселя. Все размеры элементов, которые указываются в CSS или HTML, это CSS-пиксели.

div {
width: 2px;
height: 2px;
}

На обычных экранах он будет занимать область 2x2 физических пикселя, а на Retina-экранах, например с плотностью 2, этот же блок получит 4x4 физических пикселя. То есть в два раза больше по горизонтали и вертикали. Таким образом, на Retina-экранах с плотностью пикселей в два раза выше стандартной, количество пикселей в 4 раза больше, чем на обычных.

Растровые пиксели

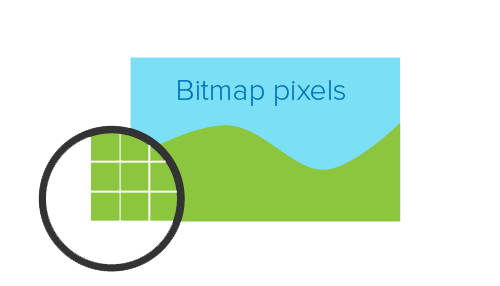

Растровые пиксели (bitmap pixels) - самые маленькие части, составляющие растровое изображение (png, jpg, gif и т. д.). Каждый пиксель содержит информацию о своём цвете и расположении в системе координат изображения.

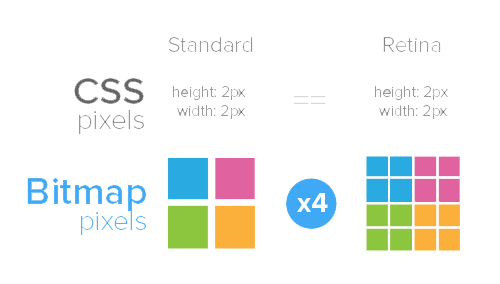

В коде размеры изображения задаются в CSS-пикселях. При отображении на обычном экране, один растровый пиксель соответствует одному CSS-пикселю. На Retina-экранах с плотностью 2, каждый растровый пиксель умножается в 4 раза, что приводит к потере качества изображения не подготовленного к ретине.

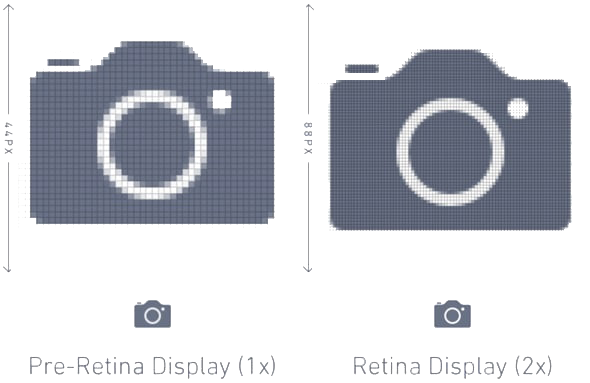

Именно поэтому растровые изображения для Retina-экранов должны иметь большее количество пикселей. Это гарантирует их чёткость при отображении в браузере.

Ретинизация графики

Для Retina-экранов необходимы специально подготовленные ресурсы. Текст и векторная графика (SVG) отображаются одинаково хорошо на любом экране, так как их рендерит сам браузер по набору точек и соединяющих их кривых. Ретинизация - это приём для подготовки растровой графики.

Для того чтобы подготовить растровую графику к ретине, небходимо экспортировать из макета большее изображение. Например, чтобы показать фотографию 200x300 CSS-пикселей на экране с плотностью 2, необходимо подготовить её вариант в размере 400x600 растровых пикселей. Для экрана с плотностью 3 это изображение должно быть 600x900 растровых пикселей.

info Для растровой веб-графики достаточно подготовить только 1x и 2x версии. Большинство людей с хорошим зрением не заметят разницу между 2x и 3x изображением, из-за физических ограничений человеческого глаза, но вес последнего будет значительно больше, что негативно скажется на скорости его загрузки.

Процесс подготовки состоит из экспорта изображений в N-раз больше размера оригинала и сохранения их с соответствующими префиксами @2x и @3x. Для оригинала префикс не нужен.

После чего достаточно задать нужный размер тегу <img /> в HTML или CSS коде.

В примере используется онлайн-сервис изображений. Загружается три картинки 320x240 (1x), 640x480 (2x) и 960x720 (3x) пикселей. Размер всех элементов <img /> одинаковый - 320x240 CSS-пикселей. Если перейти в пример с телефона или просто увеличить масштаб страницы с примером, будет заметно что первое изображения сильно размывается, второе остаётся вполне качественным, а третье всегда кристально чёткое.

info Это не значит что всегда нужно экспортировать и загружать самое большое изображение. На этом шаге мы рассмотрели проблему и научились делать ретинизацию растровой графики. Дальше мы научимся загружать различные изображения под каждую ширину или плотность экрана.

Отзывчивые изображения

Представьте изображение 1200x600 пикселей. Оно отлично выглядит на широком экране. А что будет, если мы откроем страницу на телефоне или планшете? Ничего хорошего. Изображение будет оставаться шириной 1200 пикселей и появится горизонтальная полоса прокрутки, а на ретине оно будет выглядеть размыто.

Отзывчивые изображения - это термин для описания набора приёмов используемых в HTML и CSS, при помощи которых контентные и фоновые изображения выглядят одинаково хорошо на устройствах с различными размерами и плотностью экрана.

Самый простой способ реализовать отзывчивость, это использовать одно изображение для всех устройств, задав ему определённый набор CSS-свойств.

/* Свойства нужно применить ко всем изображениям,
поэтому используется селектор тега. */
img {
  display: block;
  max-width: 100%;
  height: auto;
}

Изображение необходимо сделать блочным чтобы убрать нижний «зазор» строчного элемента.
Максимальная ширина в 100% гарантирует то, что изображение будет уменьшаться, если необходимо, но не растянется
Автоматическая высота устанавливается для того, чтобы изображение сохраняло оригинальные пропорции при изменении ширины.

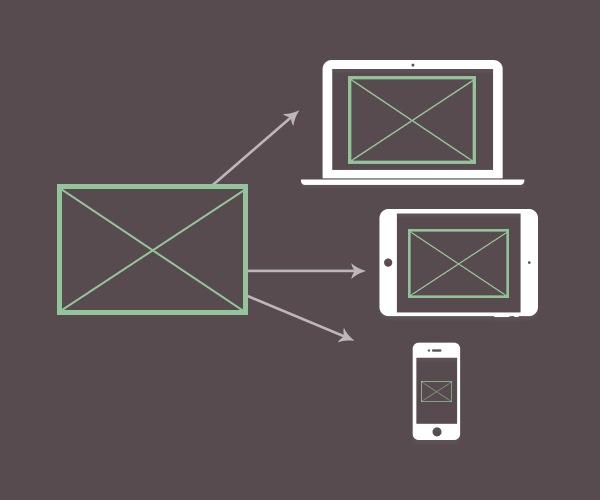

Так работает техника простого отзывчивого контентного изображения - одна картинка для всех устройств, которая подстраивается под текущую ширину своего родительского элемента.

Создадим контейнер для картинки div.thumb, зададим ему минимальную и максимальную ширину. Картинке дадим отзывчивые свойства. Теперь картинка будет всегда красиво заполнять «тумбу», изменяя свой размер в зависимости от ширины родителя.

Этот базовый подход для контентных изображений слишком простой и не решает проблему Retina-экранов и веса большого изображения на мобильных устройствах, но это хороший старт.

Отзывчивые фоновые изображения

Для ретинизации фонового изображения необходимо задать размер фона элемента равным размеру самого элемента.

.box {
  width: 200px;
  height: 300px;
  background-image: url('photo@2x.png');
  background-size: 200px 300px;
}

В случае когда у элемента нет фиксированной ширины и высоты, размер фона можно задать значением cover, чтобы фон полностью заполнял элемент.

.box {
background-image: url('photo@2x.png');
background-size: cover;
}

При таком подходе браузер загрузит 2x изображение на любом экране - не идеально. Поэтому существуют медиа-функции позволяющие определить плотность пикселей экрана в CSS. Внутри набора таких медиа-функций, переопределяем путь к фоновому изображению.

/* Базовые стили и 1x изображение */
.box {
  width: 480px;
  height: 320px;
  background-image: url('photo.png');
  background-size: 480px 320px;
}

/* Переопределяем путь к 2x изображению
если плотность экрана как минимум 2 */
@media (min-device-pixel-ratio: 2),
  (min-resolution: 192dpi),
  (min-resolution: 2dppx) {
.box {
  background-image: url('photo@2x.png');
  }
}

В медиа-функции min-device-pixel-ratio указывается численное значение пиксельной плотности экрана - коэфициент между физическими и CSS-пикселями. Также необходимо указать функцию min-resolution с двумя разными значениями.

dpi (dots per inch) - количество физических пикселей на дюйм экрана. На экранах стандартной плотности пикселей в одном дюйме 96 точек.
dppx (dots per pixel) - количество физических пикселей в одном CSS-пикселе, другими словами это плотность пикселей. 1dppx = 96dpi.

Медиа-функция min-device-pixel-ratio поддерживается некоторыми браузерами только с вендорным префиксом, поэтому если обработать этот код автопрефиксером получим финальный вариант.

.box {
  width: 480px;
  height: 330px;
  background-image: url('photo.png');
  background-size: 480px 320px;
}

@media (min-device-pixel-ratio: 2),
(-webkit-min-device-pixel-ratio: 2),
(min-resolution: 192dpi),
(min-resolution: 2dppx) {
.box {
  background-image: url('photo@2x.png');
  }
}

infoТакая солянка из медиа-функций и их значений нужна потому, что они еще не стандартизированы между разными браузерами.

В примере задано одинаковое фоновое изображение в различных размерах для экранов со стандартной (1x) и удвоенной (2x) плотностью пикселей.

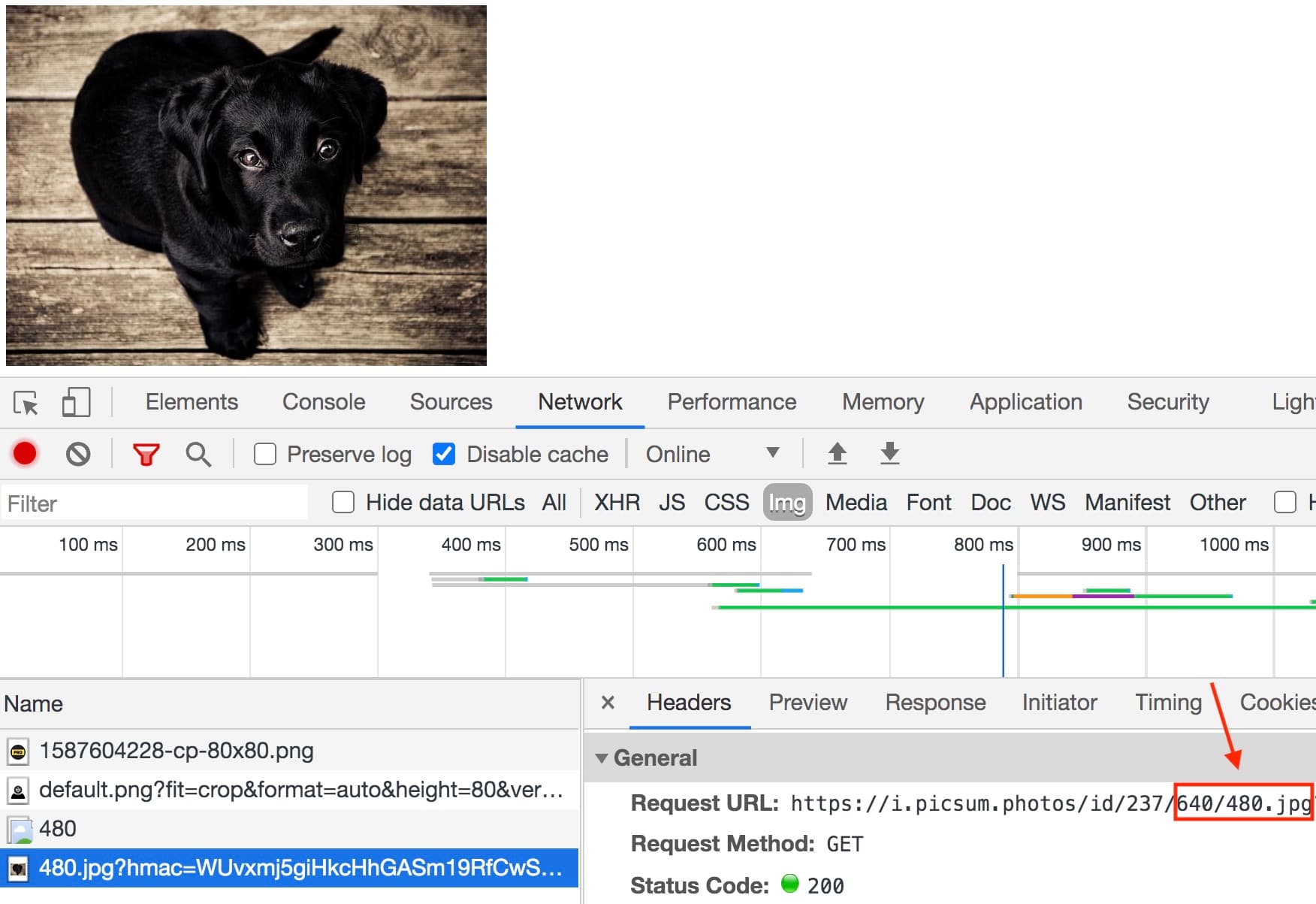

Если открыть инструменты разработчика и перейти на вкладку Network, то будет видно, что загружается только одно изображение - подходящее под плотность экрана на котром открыта веб-страница. При входе с Macbook Pro 15" 2017, плотность пикселей экрана которого равна 2, браузер загрузит изображение в два раза больше стандартного.

Отзывчивый элемент <img>

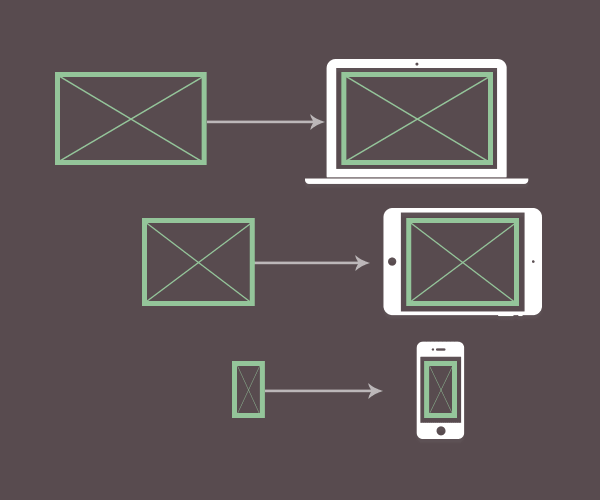

Отзывчивый элемент <img> используется браузером для загрузки только подходящего под текущее устройство изображения из предложенных разработчиком. Разработчик указывает список доступных к загрузке изображений, а браузер, основываясь на размере экрана устройства и его пиксельной плотности, выбирает самое подходящее.

Например, разработчик указал два доступных изображения - 300×300 и 600×600 пикселей. Если браузеру достаточно картинки 300×300, это четырёхкратная экономия веса загружаемого изображения. Чем меньше размер экрана устройства, тем больше выгода от такого подхода. Экономия трафика на мобильном устройстве может достигать 70-90% по сравнению с десктопом.

Атрибут srcset

Определяет список версий одного и того же изображения в разных размерах. Не стоит пытаться загрузить разные изображения (по контенту или формату) при помощи этой техники, браузер обращает внимание только на размер и считает что всё что передают в srcset это версии одного и того же изображения.

Дескриптор X

Самый простой способ использования отзывчивого элемента <img> это применение дескриптора x, который буквально указывает браузеру для какой плотности экрана подходит эта версия изображения.

В атрибуте src указывается версия изображения в стандартном качестве, которая будет использована в случае если браузер старый и не значет о srcset. В атрибуте srcset указываем 1x и 2x версии изображения, разделяя объявления запятой. Если страница будет открыта на устройстве с плотностью пикселей 2 или выше, вместо стандартного будет использовано изображение photo@2x.jpg.

В примере для атрибута srcset указаны изображения стандартной и двойной плотностей, а так же оригинальное изображение по умолчанию в атрибуте src.

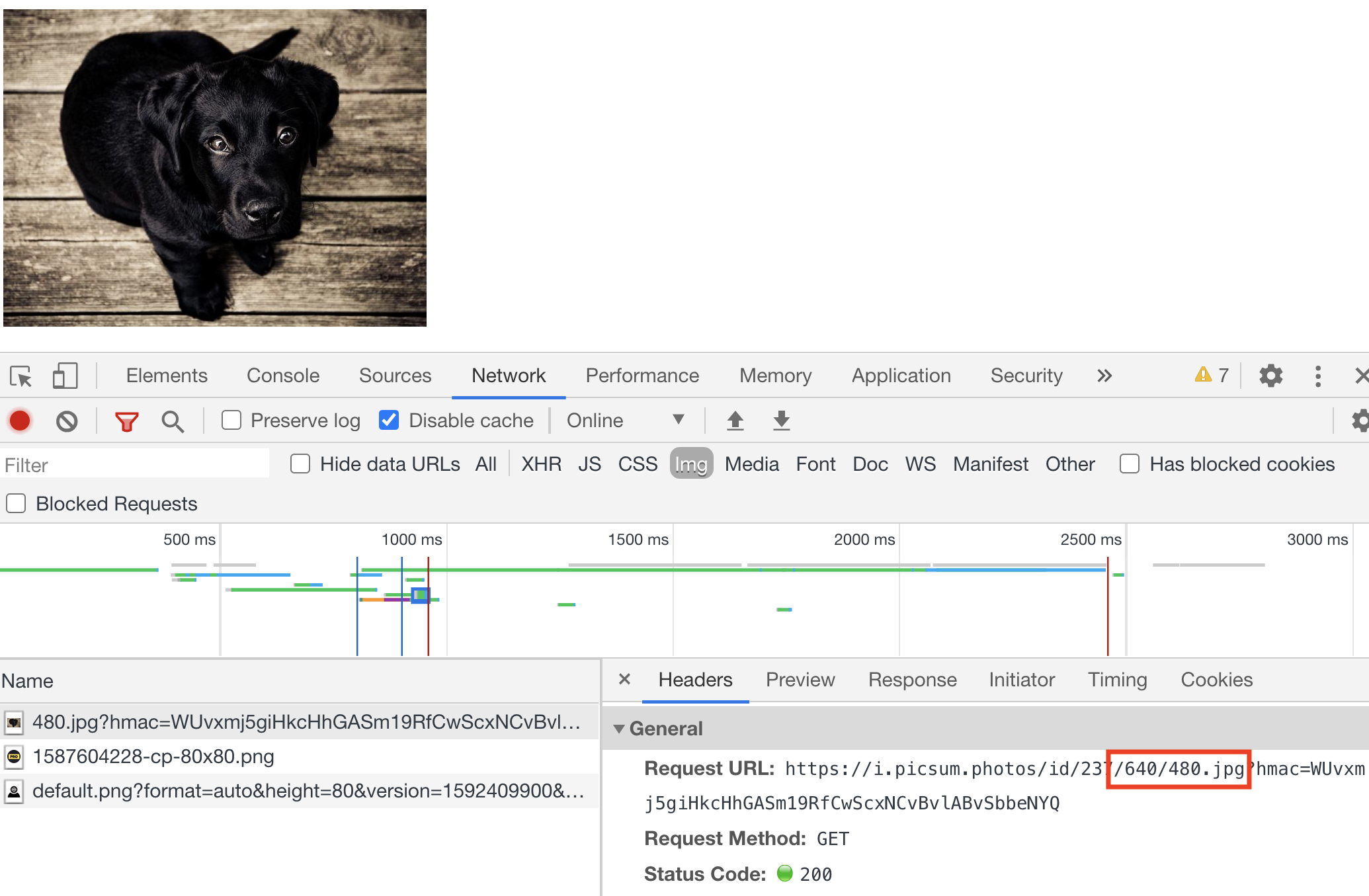

Если открыть инструменты разработчика и перейти на вкладку Network, то будет видно, что загружается только одно изображение - подходящее под плотность экрана на котром открыта веб-страница. При входе с Macbook Pro 15" 2017, плотность пикселей экрана которого равна 2, браузер загрузит изображение у которого указан дескриптор 2x.

Единственный недостаток такого подхода кроется в ограниченности критериев по которым браузер выбирает изображение - только плотность пикселей экрана. Отзывчивые изображения используются в отзывчивой вёрстке, размеры блоков в которой изменяются в зависимости от размера вьпорта.

Задать жёсткие размеры изображения на экране не всегда возможно, потому что при увеличении вьюпорта необходимо будет показывать изображение 300x200 в блоке размерами 600x400 пикселей или больше.

Идеально если бы браузер выбирал изображения не только по плотности пикселей, но ещё учитывал текущий размер вьюпорта и размер самой картинки на экране. Для этого ему необходимо знать размер оригинального изображения в предлагаемом списке. Как раз эту задачу и решает дескриптор w и атрибут sizes.

Дескриптор w

Мы по-прежнему предоставляем одно и то же изображение в разных размерах, но при этом даём браузеру больше информации, чтобы он мог сам выбрать необходимое изображение, исходя из плотности пикселей, размера вьюпорта и оригинального размера изображения.

Помечая каждое изображение дескриптором w, в котором указана ширина этого изображения в пикселях, мы перекладываем все вычисления и выбор изображения на браузер.

infoЕсли изображение photo-600.jpg размером 600x400 пикселей, то помечаем его дескриптором 600w. В имени файла изображения указываем его физическую ширину, чтобы не забыть, так как версий изображения может быть много.

Атрибут sizes

При использовании дескриптора w, то есть при привязке к физическим рамзерам изображения, необходимо использовать атрибут sizes, чтобы подсказать браузеру приблизительный размер холста на котором в браузере будет отрисовываться изображение. Размеры можно указывать как в пикселях, так и в относительных единицах.

Например, если изображение на экране всегда будет 300px, достаточно указать одно значение.

В случае когда изображение должно быть на 100% ширины вьюпорта на мобильных устройствах до 600px, 300px на экранах 601-900px и 600px на экранах шире, значение sizes будет включать в себя медиа-запросы.

(min-width: 900px) 600px - при ширине вьюпорта от 900px, размер изображения 600px.
(min-width: 600px) 300px - при ширине вьюпорта от 600px, размер изображения 300px.
100vw - полная ширина вьюпорта. Значение по умолчанию, которое указывается последним.

infoБраузер читает медиа-выражения указанные в атрибуте sizes слева направо и выбирает первое подходящее, поэтому надо внимательно следить за порядком их объявления.

Как браузер выбирает

Бразуер выбирает картинку по очень простому алгоритму - умножает размер холста (значение sizes) на плотность пикселей и выбирает ближайшее подходящее по размеру изображение.

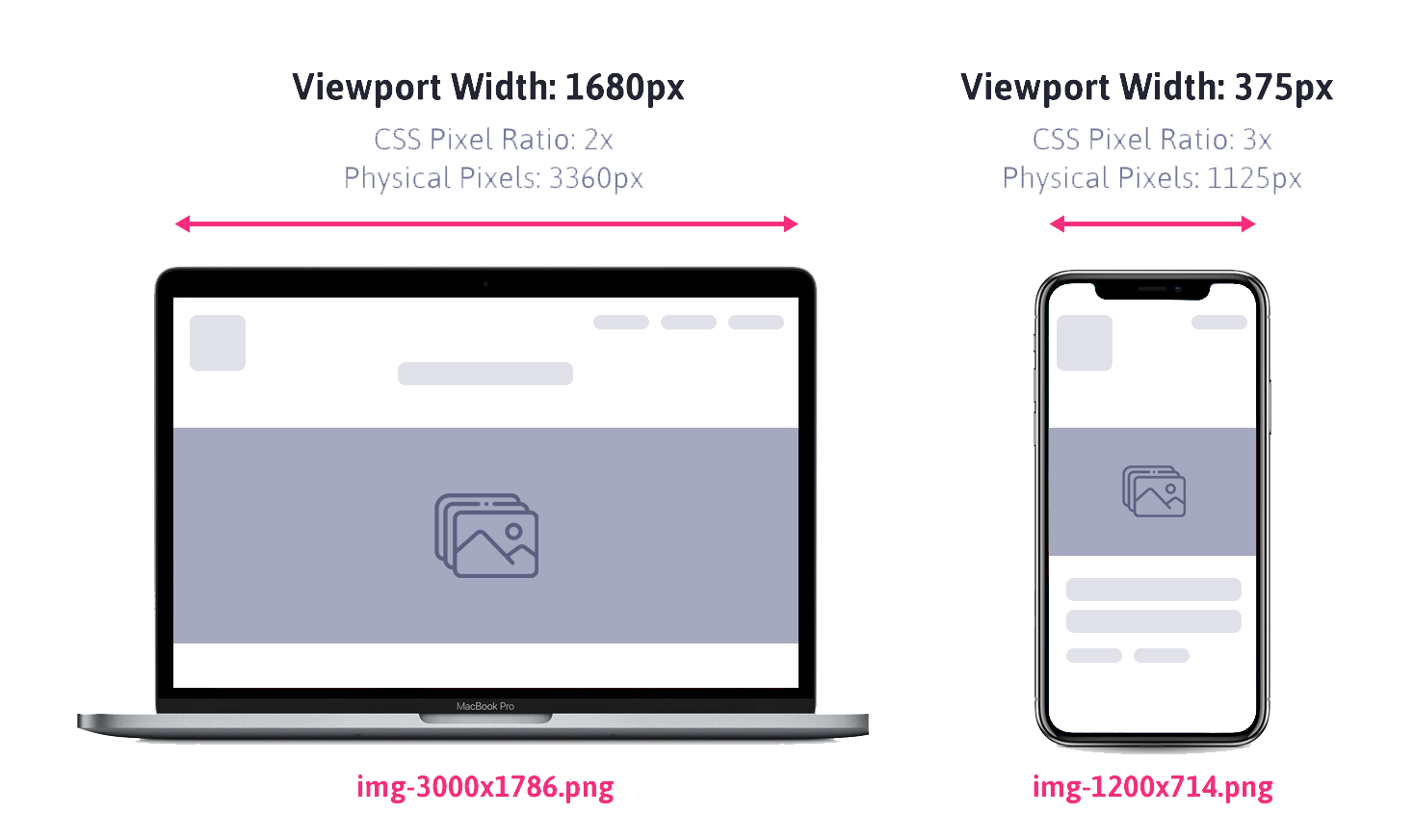

На илюстрации показан десктоп и смартфон с шириной изображения 100% ширины вьюпорта. Напишем разметку отзывчивого элемента <img /> для этого случая.

Браузер умножает ширину вьюпорта на плотность пикселей.

1680 * 2 = 3360 - на илюстрации это img-3000x1768.png для десктопа.
375 * 3 = 1125 - на илюстрации это img-1200x714.png для смартфона.

В случае когда в sizes задано фиксированное значение ширины изображения, браузер умножит его на плотность пикселей. Например, sizes задано значение 400px.

400 * 2 = 800 - для десктопа будет взято изображение максимально близкое к 800px, а именно photo-900.jpg.
400 * 3 = 1200 - для смартфона будет взято изображение максимально близкое к 1200px, а именно photo-1200.jpg.

То есть для мобильного устройства будет взято большее изображение? Не всегда, браузер выбирает то изображение, которое лучше всего подходит в данной ситуации.

infoВ отличии от разработчика, который знает только размер изображения и приблизительный размер холста на котором оно будет отображаться, браузер знает все важные технические характеристики устройства на котором была открыта веб-страница. Кроме того браузер может учитывать другие факторы, такие как скорость интернет-соединения и состояние заряда батареи.

Элемент <picture>

Как мы уже разобрались, отзывчивый элемент <img> позволяет загружать разные версии (размеры) одного и того же изображения. Элемент <picture> используется в случае когда необходимо загрузить изображения разного формата (расширения), изображения различные по геометрии (кадрирование) или изображения для поддержки режима тёмной темы..

infoВ каждой ситуации необходимо использовать правильный инструмент, в большинстве случаев будет достаточно отзывчивого элемента <img>, не обязательно везде применять <picture>.

Синтаксис

Элемент <picture> это контейнер для одного или более элементов <source>, в которых перечисляются возможные варианты, и одного обязательного элемента <img>.

Браузер проверит каждый из элементов <source> и выберет самый подходящий. Чтобы выбрать оптимальное изображение, браузер анализирует атрибуты srcset, media, sizes и type.
Если ни один из вариантов не подойдёт, будет выбрано изображение указанное в атрибуте src элемента <img>.
Выбранное изображение рисуется на холсте который занимает элемент <img>.

Поддерджка современных форматов

Элемент <picture> применяется для загрузки изображений в современных форматах (например webp). Для браузеров которые не поддерживают такие форматы, указывается дефолтное изображение в альтернативном формате (например jpg или png). Атрибут type указывает MIME-тип изображения. Если браузер не подерживает его, то этот элемент <source> пропускается.

Следующий пример определяет элемент <picture>, который позволит браузерам загрузить photo.webp, при этом предоставляется альтернатива photo.jpg для браузеров которые еще не поддерживают webp.

Все варианты доступных изображений перечисляются в тегах , которые будут последовательно обрабатываться браузером.

infoДля того чтобы быстро и удобно сконвертировать изображения в формат webp, можно использовать онлайн-инструменты, например squoosh.app.

Кадрирование (art direction)

Техника кадрирования используется для загрузки различных изображений для каждого экрана. Это позволяет показать пользователю максимум полезной информации и деталей изображения даже на маленьких устройствах. Например, загружать альбомную (landscape) или книжную (portrait) версию изображения в зависимости от ориентации или разрешения устройства.

Атрибут media позволяет определить медиа-запрос, который браузер будет анализировать для выбора элемента <source>. Если медиа-запрос определяется как ложный (не подходит), то этот элемент <source> пропускается.

<picture>
<source srcset="photo-wide.jpg" media="(min-width: 600px)" />
<img src="photo.jpg" alt="Фотография" />
</picture>

Для экранов шириной до 600px будет загружено портретное изображение 400x600 пикселей.
Для экранов шириной от 601px и шире, будет загружено ландшафтное изображение 800x400 пикселей.
